प्रोटोटाइप से बड़े पैमाने पर उत्पादन तक: बैटरी विकास प्रक्रिया की व्याख्या

विद्युतीकरण और नवीकरणीय ऊर्जा की आज की तेजी से विकसित हो रही दुनिया में, इलेक्ट्रिक वाहनों (ईवी) से लेकर बाइक, ऊर्जा भंडारण प्रणालियों और स्मार्ट उपकरणों तक बैटरियां नवाचार का केंद्र बन गई हैं। फिर भी, बैटरी अवधारणा को एक विश्वसनीय द्रव्यमान उत्पादित उत्पाद में बदलना एक तकनीकी अभ्यास से कहीं अधिक है; यह एक जटिल इंजीनियरिंग यात्रा है जिसमें परस्पर अनुशासनात्मक सहयोग, सटीक नियंत्रण और निरंतर अनुकूलन की आवश्यकता होती है।

यह लेख आपको प्रोटोटाइप से लेकर बड़े पैमाने पर उत्पादन तक पूरी बैटरी विकास प्रक्रिया के बारे में बताता है, जिसमें बताया गया है कि कैसे पेशेवर OEM/ODM निर्माता विचारों को वास्तविक, बाज़ार के लिए तैयार बैटरी पैक में बदल देते हैं।

बैटरी विकास एक सिस्टम इंजीनियरिंग क्यों है?

बैटरी का विकास केवल कोशिकाओं को एक पैक में इकट्ठा करना नहीं है। यह एक सिस्टम इंजीनियरिंग प्रक्रिया है जो इलेक्ट्रोकैमिस्ट्री, सामग्री विज्ञान, मैकेनिकल डिजाइन, इलेक्ट्रॉनिक्स और विनिर्माण जानकारी को एकीकृत करती है।

एक सफल बैटरी के बीच एक अच्छा संतुलन होना चाहिए:

• प्रदर्शन: ऊर्जा घनत्व, चक्र जीवन, चार्ज गति
• सुरक्षा: थर्मल स्थिरता, सुरक्षात्मक डिजाइन, प्रमाणन अनुपालन
• लागत और विनिर्माण क्षमता: स्केलेबल डिजाइन और आपूर्ति श्रृंखला दक्षता

आज के लिथियम{0}आयन और LiFePO₄ पारिस्थितिकी तंत्र में, सेल रसायन विज्ञान से लेकर बीएमएस एल्गोरिदम तक प्रत्येक डिज़ाइन निर्णय {{2}अंतिम लागत, प्रदर्शन और सुरक्षा को प्रभावित करता है। इस प्रणाली को समझना -स्तर का संतुलन कुशल उत्पाद विकास और टिकाऊ प्रतिस्पर्धात्मकता की कुंजी है।

चरण 1: आवश्यकताओं और अवधारणा डिजाइन को परिभाषित करना

प्रत्येक महान बैटरी परियोजना इस बात की स्पष्ट परिभाषा के साथ शुरू होती है कि उत्पाद को क्या हासिल करना चाहिए।

बाज़ार और तकनीकी आवश्यकता विश्लेषण

विभिन्न उद्योगों की प्राथमिकताएँ बहुत भिन्न होती हैं:

• ईवी बैटरियां: ऊर्जा घनत्व और तेज चार्जिंग क्षमता पर ध्यान दें
• ई{{0}बाइक या ई-स्कूटर बैटरियां: आकार, वजन और टिकाऊपन को प्राथमिकता दें
• ऊर्जा भंडारण प्रणालियाँ: चक्र जीवन और लागत दक्षता पर जोर देती हैं
• उपभोक्ता इलेक्ट्रॉनिक्स: कॉम्पैक्टनेस और सुरक्षा की मांग करें

इन बाज़ार आवश्यकताओं को नाममात्र वोल्टेज, क्षमता, आंतरिक प्रतिरोध, चक्र जीवन, निर्वहन दर और ऑपरेटिंग तापमान जैसे तकनीकी मानकों में अनुवादित किया जाता है। साथ ही, डेवलपर्स को लागत बाधाओं पर विचार करना चाहिए, क्योंकि कैथोड सक्रिय पदार्थ (उदाहरण के लिए, एनसीएम, एलएफपी) और इलेक्ट्रोलाइट्स जैसी सामग्री कुल लागत का 60-70% बनाती है।

संकल्पना डिजाइन और व्यवहार्यता सत्यापन

एक बार मुख्य विशेषताएं परिभाषित हो जाने के बाद, इंजीनियर सेल रसायन विज्ञान (सुरक्षा और लंबे जीवन के लिए एलएफपी, उच्च घनत्व के लिए एनसीएम) का चयन करते हैं और 3डी मॉडलिंग और प्रोटोटाइप आवरण डिजाइन शुरू करते हैं।

शुरुआती नमूने अक्सर सीएनसी मशीनिंग या 3डी प्रिंटिंग के माध्यम से बनाए जाते हैं, जिससे टीमों को बड़े पैमाने पर उत्पादन सांचों में निवेश करने से पहले संरचना, आकार और थर्मल डिजाइन को जल्दी से सत्यापित करने की अनुमति मिलती है।

चरण 2: इंजीनियरिंग प्रोटोटाइप विकास

अवधारणा सत्यापन के बाद, परियोजना इंजीनियरिंग प्रोटोटाइप की ओर बढ़ती है, जो विचार और विनिर्माण योग्य उत्पाद के बीच का पुल है।

सामग्री प्रणाली और इलेक्ट्रोड विकास

यह चरण कैथोड/एनोड फॉर्मूलेशन को ठीक करने, कोटिंग एकरूपता और घोल नियंत्रण पर केंद्रित है।

• कैथोड: अक्सर एल्यूमीनियम पन्नी आधार; कोटिंग की मोटाई और रोल {{0}दबाव घनत्व (एनसीएम के लिए 3.3-3.5 ग्राम/सेमी³) सीधे क्षमता को प्रभावित करते हैं।
• एनोड: तांबे की पन्नी का आधार; ग्रेफाइट और सिलिकॉन सामग्री के बीच संतुलन चक्र स्थिरता निर्धारित करता है।
• इलेक्ट्रोलाइट: स्थिर एसईआई गठन और कम प्रतिबाधा के लिए एडिटिव्स और ली - नमक एकाग्रता को अनुकूलित किया गया है।

मैकेनिकल और थर्मल प्रबंधन डिजाइन

बैटरी संरचना को कठोरता, इन्सुलेशन और कुशल गर्मी अपव्यय सुनिश्चित करना चाहिए।

थर्मल मॉडलिंग सेवा जीवन को बढ़ाने के लिए महत्वपूर्ण मॉड्यूल के अंदर तापमान अंतर को ±2 डिग्री के भीतर बनाए रखने में मदद करता है।

कुछ उन्नत पैक चरम स्थितियों को नियंत्रित करने के लिए चरण परिवर्तन सामग्री या ताप पाइप को एकीकृत करते हैं।

बैटरी प्रबंधन प्रणाली (बीएमएस) विकास

बीएमएस बैटरी के "मस्तिष्क" के रूप में कार्य करता है, सुरक्षा, ऊर्जा संतुलन और संचार का प्रबंधन करता है।

मुख्य कार्यों में शामिल हैं:

सटीक एसओसी/एसओएच अनुमान (अनुकूली कलमैन फिल्टर का उपयोग करके, त्रुटि 3% से कम या उसके बराबर)

प्रयोग करने योग्य क्षमता में सुधार के लिए सेल संतुलन

शीतलन प्रणाली के साथ थर्मल समन्वय

ISO 26262 कार्यात्मक सुरक्षा मानकों का अनुपालन

हार्डवेयर{{0}में{{1}लूप (एचआईएल) परीक्षण यह सुनिश्चित करता है कि बीएमएस सभी दोष स्थितियों के तहत विश्वसनीय रूप से प्रदर्शन करता है।

चरण 3: प्रक्रिया विकास और पायलट उत्पादन

बड़े पैमाने पर उत्पादन से पहले, इंजीनियरों को यह सत्यापित करना होगा कि डिज़ाइन के इरादे को लगातार बड़े पैमाने पर दोहराया जा सकता है।

इलेक्ट्रोड विनिर्माण प्रक्रिया

इसमें घोल मिश्रण, कोटिंग, सुखाने और कैलेंडरिंग का सटीक नियंत्रण शामिल है:

• इष्टतम घोल चिपचिपापन एक समान कोटिंग और आसंजन सुनिश्चित करता है।
• डबल {{0} पक्षीय कोटिंग थ्रूपुट को बढ़ाती है लेकिन उन्नत तनाव नियंत्रण की आवश्यकता होती है।
• कैलेंडरिंग इलेक्ट्रोड घनत्व को परिभाषित करता है; अत्यधिक संपीड़न चक्र जीवन को हानि पहुँचाता है।

कोशिका संयोजन और गठन

प्रपत्र कारक के आधार पर:

• घाव कोशिकाएं बेलनाकार स्वरूपों (4 पीपीएम गति तक) के लिए कुशल हैं।
• स्टैक्ड कोशिकाएं उच्च ऊर्जा घनत्व और बेहतर स्थिरता प्राप्त करती हैं, जो ठोस अवस्था या थैली डिजाइन के लिए पसंदीदा होती हैं।

गठन और उम्र बढ़ने की प्रक्रियाएँ महत्वपूर्ण हैं {{0}क्रमिक चार्जिंग एक स्थिर एसईआई परत बनाती है, और सटीक क्षमता ग्रेडिंग उत्पाद स्थिरता की गारंटी देती है।

चरण 4: परीक्षण, सत्यापन और प्रमाणन

सुरक्षा, प्रदर्शन और स्थायित्व सुनिश्चित करने के लिए व्यापक सत्यापन के बिना कोई भी बैटरी बाज़ार में प्रवेश नहीं करती है।

प्रदर्शन और चक्र परीक्षण

बैटरियों को बहु-स्थिति मूल्यांकन से गुजरना पड़ता है:

• विभिन्न तापमानों पर क्षमता और आंतरिक प्रतिरोध (-30 डिग्री -60 डिग्री)
• 1C चार्ज/डिस्चार्ज के तहत 25 डिग्री और 45 डिग्री पर चक्र जीवन
• उच्च तापमान भंडारण के दौरान कैलेंडर का पुराना होना

सुरक्षा परीक्षण

इसमें ओवरचार्ज, शॉर्ट सर्किट, क्रश, कंपन, थर्मल शॉक और नाखून प्रवेश परीक्षण शामिल हैं।

गर्मी प्रसार का आकलन करने के लिए थर्मल रनअवे सिमुलेशन महत्वपूर्ण है। मजबूत सेल रिक्ति और वेंटिंग डिज़ाइन श्रृंखला प्रतिक्रिया में 15 मिनट से अधिक की देरी कर सकता है।

अनुपालन और प्रमाणपत्र

लक्षित बाज़ारों के आधार पर, प्रमाणीकरण में शामिल हो सकते हैं:

• UN38.3, CE, IEC62133 - निर्यात और परिवहन के लिए
• UL2271/1973, SAE J2929 - उत्तरी अमेरिकी मानकों के लिए
• GB38031 - चीन EV बैटरियों के लिए

3-6 महीने पहले प्रमाणन की योजना उत्पादन में देरी को रोकती है और सुचारू वैश्विक शिपमेंट सुनिश्चित करती है।

चरण 5: बड़े पैमाने पर उत्पादन और निरंतर सुधार

एक बार डिज़ाइन और सत्यापन पूरा हो जाने पर, परियोजना बड़े पैमाने पर उत्पादन में प्रवेश करती है {{0}जहां इंजीनियरिंग परिशुद्धता कारखाने के अनुशासन से मिलती है।

उत्पादन लाइन सेटअप और सत्यापन

आधुनिक लिथियम बैटरी संयंत्र 80% से अधिक स्वचालन प्राप्त करते हैं।

लेजर कटिंग, सटीक स्टैकिंग और स्वचालित वेल्डिंग स्थिरता सुनिश्चित करते हैं, जबकि पीपीएपी (उत्पादन भाग अनुमोदन प्रक्रिया) महत्वपूर्ण मापदंडों के लिए 1.33 से ऊपर सीपीके मूल्यों को मान्य करता है।

गुणवत्ता नियंत्रण और आपूर्ति श्रृंखला प्रबंधन

एमईएस और एसपीसी प्रणालियों को लागू करने से गुणवत्ता नियंत्रण बिंदुओं की वास्तविक समय पर ट्रैकिंग संभव हो जाती है, जिससे अस्वीकृति दर 40% तक कम हो जाती है।

ट्रेसेबिलिटी और दीर्घकालिक स्थिरता सुनिश्चित करने के लिए कच्चे माल (जैसे, कैथोड पाउडर कण आकार, नमी सामग्री) की निगरानी की जाती है।

चल रहा अनुकूलन

बड़े पैमाने पर उत्पादन अंत नहीं है, यह निरंतर सुधार की शुरुआत है।

ग्राहक प्रतिक्रिया और फ़ील्ड डेटा विश्लेषण के माध्यम से, इंजीनियर संरचना को परिष्कृत कर सकते हैं, बीएमएस एल्गोरिदम को अनुकूलित कर सकते हैं (ओटीए अपडेट के माध्यम से), और अगली पीढ़ी के उन्नयन जैसे कि ठोस {{1} राज्य एकीकरण या तेज़ चार्जिंग प्लेटफ़ॉर्म तैयार कर सकते हैं।

निष्कर्ष

प्रोटोटाइप से बड़े पैमाने पर उत्पादन तक की यात्रा आधुनिक इंजीनियरिंग की सहयोगात्मक कला को दर्शाती है, जिसमें विज्ञान, डिजाइन और विनिर्माण अनुशासन का एक सहज मिश्रण शामिल है। प्रत्येक चरण में इलेक्ट्रोकैमिस्ट्री, मैकेनिकल डिज़ाइन और सॉफ्टवेयर सिस्टम में विशेषज्ञता, परीक्षण और टीम वर्क की आवश्यकता होती है। जैसे-जैसे अगली पीढ़ी की प्रौद्योगिकियां जैसे ठोस अवस्था और सोडियम आयन बैटरी परिपक्व होंगी, प्रक्रिया विकसित होगी।

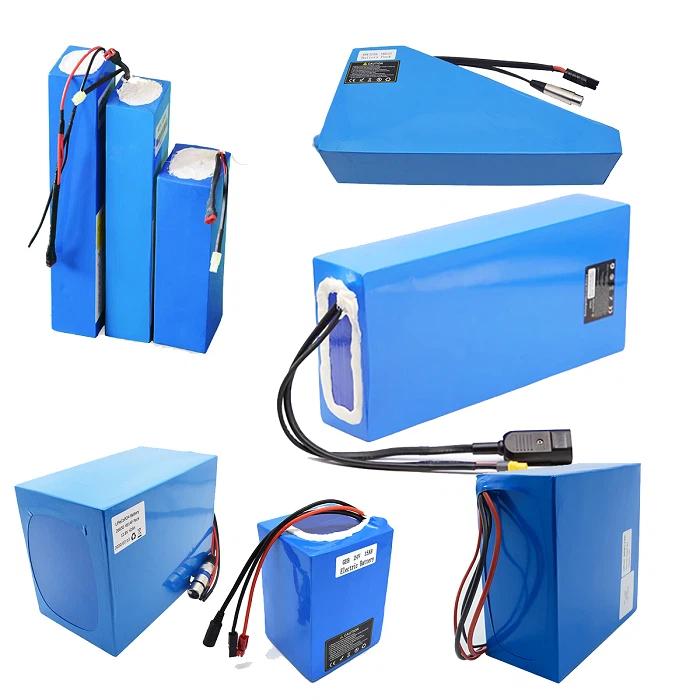

GEB जनरल इलेक्ट्रॉनिक्स टेक्नोलॉजी कंपनी लिमिटेड के तहत एक ब्रांड और एक पेशेवर हैई-बाइक बैटरियों का निर्माता.

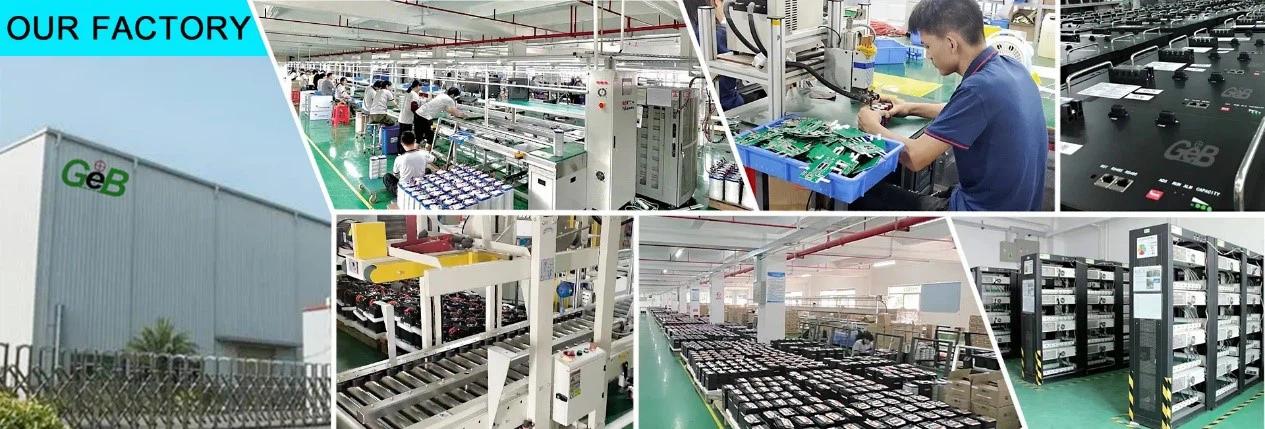

2009 में हमारे कारखाने की स्थापना के बाद से, GEB यूरोपीय और उत्तरी अमेरिकी बाइक बाजारों के लिए उच्च गुणवत्ता, उच्च प्रदर्शन और पर्यावरण के अनुकूल लिथियम बैटरी प्रदान करने के लिए समर्पित है। इन वर्षों में, हमने नवाचार, गुणवत्ता, सेवा और जिम्मेदारी के अपने मूल मूल्यों को बरकरार रखते हुए वैश्विक ग्राहकों के बीच एक मजबूत प्रतिष्ठा बनाई है।
