ऐसे युग में जहां बैटरी तकनीक इलेक्ट्रिक वाहनों (ईवी), नवीकरणीय ऊर्जा प्रणालियों और पोर्टेबल इलेक्ट्रॉनिक्स में नवाचार को बढ़ावा देती है, बैटरी की चार्ज स्थिति (एसओसी) और स्वास्थ्य स्थिति (एसओएच) को समझना आवश्यक है। ये मेट्रिक्स न केवल बैटरी के प्रदर्शन को बढ़ाते हैं बल्कि सुरक्षा और दीर्घायु में भी योगदान करते हैं। यह ब्लॉग SoC और SoH के महत्व का गहराई से पता लगाएगा और उनकी गणना के लिए व्यापक तरीके प्रदान करेगा।

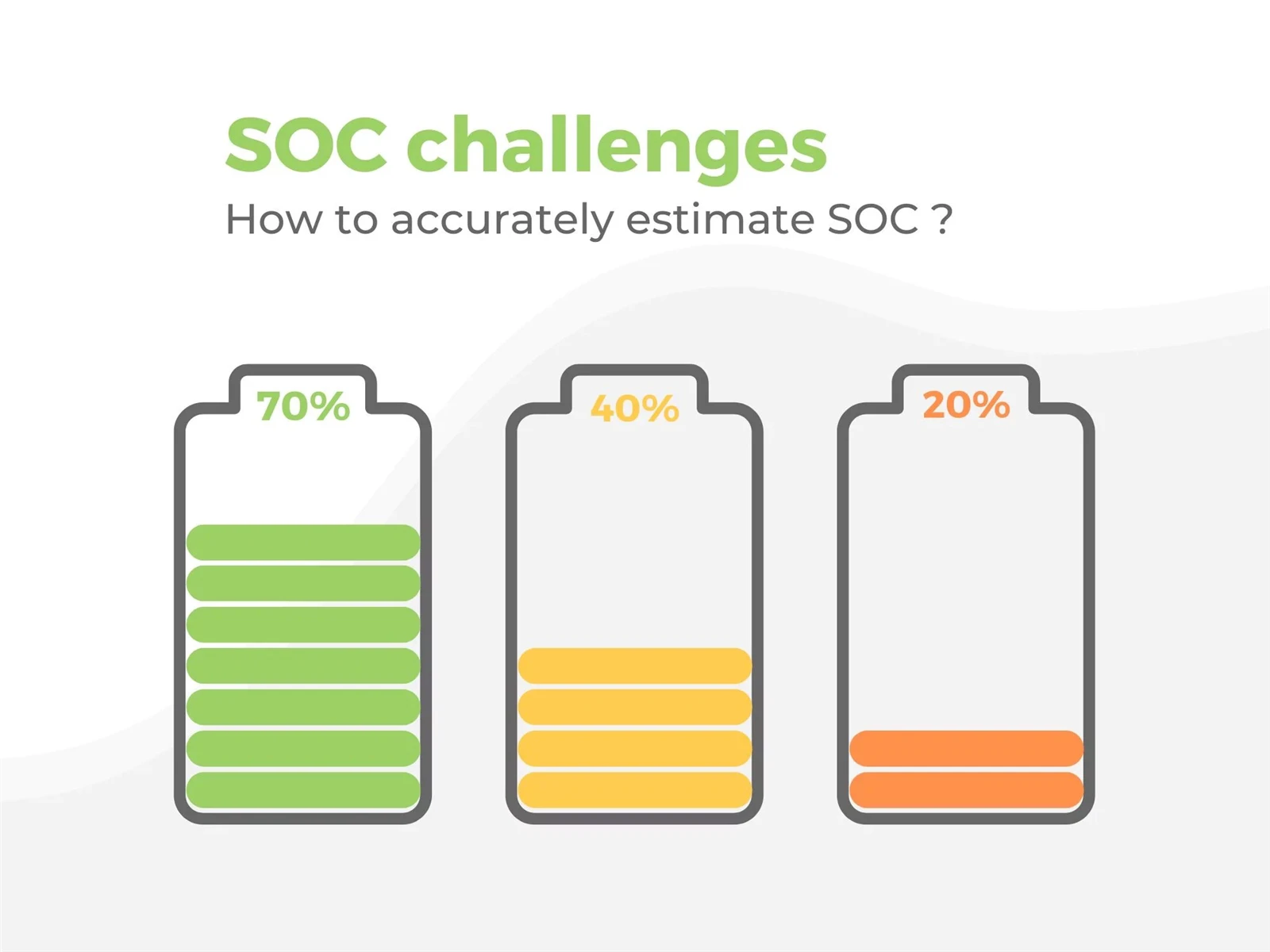

स्टेट ऑफ चार्ज (एसओसी) क्या है?
एसओसी बैटरी के वर्तमान चार्ज स्तर को उसकी रेटेड क्षमता के प्रतिशत के रूप में दर्शाता है। उदाहरण के लिए, यदि 100 Ah की क्षमता वाली लिथियम-आयन बैटरी में 50 Ah शेष है, तो इसका SoC 50% है। SoC कई कारणों से महत्वपूर्ण है:
1. प्रदर्शन प्रबंधन
SoC को समझने से उपयोगकर्ता बैटरी प्रदर्शन को अनुकूलित कर सकते हैं। इलेक्ट्रिक वाहनों में, एक इष्टतम SoC रेंज (आमतौर पर 20% और 80% के बीच) बनाए रखने से ड्राइविंग दक्षता बढ़ सकती है और वाहन की रेंज बढ़ सकती है। कई ईवी में बैटरी प्रबंधन प्रणाली (बीएमएस) शामिल होती है जो सुचारू प्रदर्शन सुनिश्चित करने और गहरे डिस्चार्ज को रोकने के लिए एसओसी के आधार पर बिजली उत्पादन को समायोजित करती है।
2. बैटरी दीर्घायु
बैटरी की लंबी उम्र इस बात पर निर्भर करती है कि SoC को कितनी अच्छी तरह प्रबंधित किया जाता है। बार-बार डीप डिस्चार्ज (20% SoC से नीचे) और ओवरचार्जिंग (80% SoC से ऊपर) से बैटरी की उम्र बढ़ने और क्षमता में कमी आ सकती है। आदर्श SoC रेंज के भीतर बैटरी को बनाए रखने से इसका जीवन काफी बढ़ सकता है, जिससे यह समय के साथ अधिक संख्या में चार्ज सहन कर सकती है।
3. सुरक्षा संबंधी विचार
खतरनाक स्थितियों को रोकने के लिए SoC की निगरानी करना महत्वपूर्ण है। ओवरचार्जिंग से थर्मल रनवे हो सकता है, जहां बैटरी का तापमान अनियंत्रित रूप से बढ़ जाता है, जिससे संभावित रूप से आग या विस्फोट हो सकता है। इसके विपरीत, बैटरी को बहुत अधिक डिस्चार्ज करने से अपरिवर्तनीय क्षति हो सकती है। सिस्टम जो वास्तविक समय में SoC की निगरानी करते हैं, इन जोखिमों को कम करने में मदद करते हैं।
स्वास्थ्य स्थिति (SoH) क्या है?
SoH नई होने पर उसकी इष्टतम स्थिति की तुलना में बैटरी की समग्र स्थिति को दर्शाता है। इसमें क्षमता, आंतरिक प्रतिरोध और दक्षता सहित विभिन्न कारक शामिल हैं। SoH को आम तौर पर प्रतिशत के रूप में व्यक्त किया जाता है, जो दर्शाता है कि मूल क्षमता कितनी शेष है।
1. स्वास्थ्य निगरानी
SoH का नियमित मूल्यांकन सक्रिय रखरखाव की अनुमति देता है। समय के साथ SoH को ट्रैक करके, उपयोगकर्ता गिरावट की प्रवृत्ति की पहचान कर सकते हैं और बैटरी विफल होने से पहले सुधारात्मक कार्रवाई कर सकते हैं। उदाहरण के लिए, एयरोस्पेस या चिकित्सा उपकरणों जैसे महत्वपूर्ण अनुप्रयोगों में, परिचालन विश्वसनीयता सुनिश्चित करने के लिए स्वास्थ्य समस्याओं का शीघ्र पता लगाना महत्वपूर्ण है।
2. जीवनकाल की भविष्यवाणी करना
एसओएच बैटरी की शेष क्षमता और उपयोगी जीवन (आरयूएल) की भविष्यवाणी के लिए एक प्रमुख संकेतक के रूप में कार्य करता है। उन्नत मॉडल ऐतिहासिक प्रदर्शन डेटा और वर्तमान स्वास्थ्य मेट्रिक्स का उपयोग करके SoH का अनुमान लगा सकते हैं, जो औद्योगिक अनुप्रयोगों में इन्वेंट्री के प्रबंधन और योजना रखरखाव के लिए महत्वपूर्ण है।
3. परिचालन दक्षता
SoH को समझने से उपयोगकर्ता बैटरी की स्थिति के आधार पर अपने उपयोग पैटर्न को समायोजित कर सकते हैं। यदि SoH महत्वपूर्ण क्षमता हानि का संकेत देता है, तो उपयोगकर्ता अप्रत्याशित शटडाउन को रोकने के लिए उच्च-ड्रेन अनुप्रयोगों को सीमित करना चुन सकते हैं।
एसओसी की गणना कैसे करें
1. ओपन सर्किट वोल्टेज (ओसीवी) विधि
OCV विधि में बैटरी के वोल्टेज को मापना शामिल है जब यह लोड के अंतर्गत नहीं होता है। प्रत्येक वोल्टेज स्तर एक पूर्व निर्धारित वोल्टेज-एसओसी वक्र के आधार पर एक विशिष्ट एसओसी से मेल खाता है। यह विधि सटीक है लेकिन इसके लिए बैटरी को कुछ समय के लिए आराम करने की आवश्यकता होती है, जिससे यह वास्तविक समय के अनुप्रयोगों के लिए अव्यावहारिक हो जाता है।
उदाहरण:मान लीजिए आपके पास 3.7V के नाममात्र वोल्टेज वाली लिथियम-आयन बैटरी है। जब आप बिना लोड के वोल्टेज को मापते हैं और पाते हैं कि यह 3.6V है, तो आप बैटरी निर्माता के वोल्टेज-SoC वक्र का उल्लेख कर सकते हैं। यह इंगित करता है कि SoC लगभग 80% है।
2. एम्पीयर-घंटा (आह) गिनती
यह विधि बैटरी में प्रवेश करने और बाहर निकलने वाले संचयी चार्ज को ट्रैक करती है। समय के साथ वर्तमान को एकीकृत करके, उपयोगकर्ता SoC का अनुमान लगा सकते हैं। हालाँकि, स्व-निर्वहन के कारण त्रुटियाँ जमा हो सकती हैं, विशेषकर पुरानी बैटरियों में। सटीक SoC रीडिंग बनाए रखने के लिए नियमित पुन: अंशांकन आवश्यक है।
उदाहरण:100 आह की क्षमता वाली बैटरी पर विचार करें। यदि आप इसे 10 ए के करंट पर 5 घंटे के लिए डिस्चार्ज कर रहे हैं, तो आप डिस्चार्ज क्षमता की गणना कर सकते हैं:
डिस्चार्ज क्षमता=डिस्चार्ज करंट × समय=10ए × 5 घंटा=50आह
पूरी तरह चार्ज अवस्था (100 आह) से शुरू करके, वर्तमान SoC होगा:
SoC=((100Ah−50Ah) / 100Ah ) × 100%=50%
3. कलमन फ़िल्टरिंग और मशीन लर्निंग
उन्नत तकनीकें वोल्टेज, करंट और तापमान जैसे कई इनपुट के आधार पर एसओसी की भविष्यवाणी करने के लिए एल्गोरिदम का उपयोग करती हैं। कलमैन फ़िल्टर वास्तविक समय डेटा के आधार पर अनुमानों को गतिशील रूप से समायोजित करते हैं, जबकि मशीन लर्निंग मॉडल समय के साथ सटीकता में सुधार करने के लिए ऐतिहासिक डेटा से सीख सकते हैं। ये विधियाँ जटिल अनुप्रयोगों में विशेष रूप से उपयोगी हैं जहाँ बैटरी की स्थिति में उतार-चढ़ाव होता है।
उदाहरण:एक बैटरी प्रबंधन प्रणाली (बीएमएस) एसओसी अनुमानों को गतिशील रूप से समायोजित करने के लिए कलमैन फ़िल्टरिंग का उपयोग करती है। एक विशिष्ट क्षण में, सिस्टम 25 डिग्री पर 3.6V के डिस्चार्ज करंट और 3.6V के वोल्टेज को मापता है। इस डेटा को संसाधित करने के बाद, एल्गोरिदम SoC का अनुमान 78% रखता है।
एसओएच की गणना कैसे करें
1. आंतरिक प्रतिरोध माप
बैटरी के आंतरिक प्रतिरोध को मापने से उसके स्वास्थ्य के बारे में जानकारी मिल सकती है। प्रतिरोध में वृद्धि अक्सर गिरावट का संकेत देती है। प्रतिबाधा स्पेक्ट्रोस्कोपी जैसी तकनीकें विभिन्न आवृत्तियों पर प्रतिरोध को सटीक रूप से माप सकती हैं, जिससे बैटरी स्वास्थ्य की अधिक व्यापक तस्वीर मिलती है।
उदाहरण:प्रतिबाधा स्पेक्ट्रोस्कोपी का उपयोग करके, आप लिथियम-आयन बैटरी के आंतरिक प्रतिरोध को मापते हैं। यदि मापा गया प्रतिरोध 30 मिलीओम है, जबकि एक नई बैटरी का प्रतिरोध 10 मिलीओम है, तो यह वृद्धि इंगित करती है कि बैटरी का स्वास्थ्य समय के साथ खराब हो गया है।
2. क्षमता परीक्षण
नियंत्रित चार्ज-डिस्चार्ज चक्रों का संचालन करने से उपयोगकर्ताओं को समय के साथ क्षमता में कमी को मापने की अनुमति मिलती है। वर्तमान क्षमता की मूल क्षमता से तुलना करके, उपयोगकर्ता SoH की गणना कर सकते हैं। इस विधि में सटीक परिणाम सुनिश्चित करने के लिए परीक्षण स्थितियों पर समय और सटीक नियंत्रण की आवश्यकता होती है।
उदाहरण:आप नियंत्रित चार्ज-डिस्चार्ज परीक्षण करते हैं। बैटरी को पूरी तरह चार्ज करने के बाद, आप एक विशिष्ट लोड के तहत इसके प्रदर्शन का निरीक्षण करते हैं। शुरुआत में 100 आह पर रेट किया गया था, बैटरी अब उन्हीं परिस्थितियों में केवल 80 आह का समर्थन करती है। इसलिए, SoH की गणना इस प्रकार की जाएगी:
SoH=(80Ah / 100Ah ) × 100%=80%
3. डेटा-संचालित विश्लेषण
आधुनिक बीएमएस लगातार प्रदर्शन मेट्रिक्स की निगरानी कर सकता है और एसओएच का आकलन करने के लिए एल्गोरिदम लागू कर सकता है। ये सिस्टम तापमान, चार्ज चक्र और उपयोग पैटर्न सहित विभिन्न मापदंडों का विश्लेषण करते हैं, जो वास्तविक समय में स्वास्थ्य मूल्यांकन प्रदान करते हैं जो बदलती परिस्थितियों के अनुकूल होते हैं।
उदाहरण:एक स्मार्ट बीएमएस लगातार बैटरी के चार्ज चक्रों की निगरानी करता है, जो 500 तक पहुंच गया है। यह 10 ए का औसत डिस्चार्ज करंट रिकॉर्ड करता है और नोट करता है कि तापमान -10 डिग्री और 40 डिग्री के बीच उतार-चढ़ाव होता है। इस डेटा के आधार पर, सिस्टम वर्तमान एसओएच का 75% आकलन करता है और लगभग 600 और चार्ज चक्रों के शेष उपयोगी जीवन की भविष्यवाणी करता है।
SoC और SoH को प्रभावित करने वाले कारक
1. तापमान
तापमान बैटरी के प्रदर्शन और स्वास्थ्य में महत्वपूर्ण भूमिका निभाता है। उच्च तापमान रासायनिक प्रतिक्रियाओं को तेज कर सकता है, जिससे तेजी से उम्र बढ़ने लगती है, जबकि कम तापमान क्षमता और दक्षता को कम कर सकता है। लिथियम-आयन बैटरियों के लिए इष्टतम ऑपरेटिंग तापमान आम तौर पर 20 डिग्री से 25 डिग्री तक होता है।
2. चार्ज और डिस्चार्ज दरें
जिस दर पर बैटरी चार्ज या डिस्चार्ज होती है वह उसके SoC और SoH पर महत्वपूर्ण प्रभाव डालती है। उच्च सी-रेट डिस्चार्ज थर्मल तनाव का कारण बन सकता है, जबकि अल्ट्रा-फास्ट चार्जिंग से आंतरिक तापमान बढ़ सकता है। निर्माता इन प्रभावों को कम करने के लिए अनुशंसित चार्ज और डिस्चार्ज दरें प्रदान करते हैं।
3. साइकिल चालन पैटर्न
चार्ज-डिस्चार्ज चक्र की आवृत्ति और गहराई बैटरी स्वास्थ्य को प्रभावित कर सकती है। उथले चक्र (आंशिक निर्वहन) आम तौर पर गहरे चक्रों की तुलना में कम हानिकारक होते हैं, जिससे समय के साथ महत्वपूर्ण क्षमता हानि हो सकती है।
