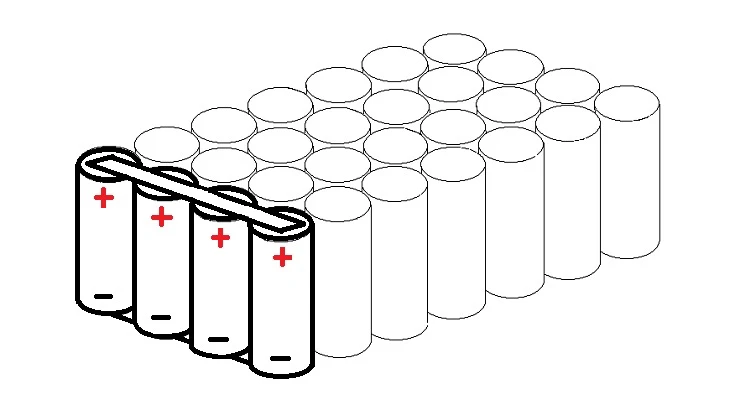

बैटरी पैक डिज़ाइन करते समय, श्रृंखला और समानांतर के बीच का चुनाव बैटरी के प्रदर्शन, सुरक्षा और दीर्घायु पर महत्वपूर्ण प्रभाव डाल सकता है। बैटरी पैक का डिज़ाइन जटिल और नाजुक है, जिसके लिए कुछ प्रमुख तकनीकी मुद्दों की गहन समझ की आवश्यकता होती है। इस पेपर में, बैटरी श्रृंखला और समानांतर डिज़ाइन में तकनीकी चुनौतियों पर दस पहलुओं से चर्चा की गई है, जैसे कि बैटरी की स्थिरता, वोल्टेज और करंट इक्वलाइज़ेशन, और थर्मल मैनेजमेंट सिस्टम डिज़ाइन।
1. बैटरी असंगत है
बैटरी की स्थिरता क्षमता, वोल्टेज, आंतरिक प्रतिरोध, डिस्चार्ज कर्व आदि के मामले में प्रत्येक बैटरी इकाई की समानता को संदर्भित करती है। बैटरी के प्रदर्शन में अंतर श्रृंखला या समानांतर बैटरी पैक में समस्याएँ पैदा कर सकता है। उदाहरण के लिए, एक श्रृंखला विन्यास में, बैटरी पैक का समग्र प्रदर्शन सबसे खराब सेल से प्रभावित होता है; एक समानांतर विन्यास में, प्रदर्शन अंतर असमान वर्तमान वितरण को जन्म दे सकता है, जो पूरे बैटरी सेट के जीवन और दक्षता को प्रभावित करता है।
संकट:श्रृंखला विन्यास में, यदि एक बैटरी कम है, तो पूरा बैटरी पैक पूरी तरह से डिस्चार्ज नहीं हो पाएगा, जिससे बिजली की बर्बादी और दक्षता में कमी आएगी; समानांतर विन्यास में, विभिन्न बैटरियों का वर्तमान भार अलग-अलग होता है, जिससे बैटरियों के स्थानीय ओवरहीटिंग और प्रदर्शन में गिरावट आना आसान होता है।
समाधान:
बैटरी स्क्रीनिंग:उत्पादन प्रक्रिया में, क्षमता, वोल्टेज और आंतरिक प्रतिरोध जैसे मापदंडों की उच्च डिग्री की स्थिरता सुनिश्चित करने के लिए प्रत्येक बैटरी इकाई को सख्ती से जांचने के लिए उच्च परिशुद्धता परीक्षण उपकरण का उपयोग किया जाना चाहिए। सामान्य स्क्रीनिंग विधियों में OCV परीक्षण (ओपन सर्किट वोल्टेज), आंतरिक प्रतिरोध परीक्षण और क्षमता परीक्षण शामिल हैं। ये परीक्षण घटिया बैटरियों को प्रभावी ढंग से छांटते हैं और असंगत बैटरी कोशिकाओं को एक साथ जोड़ने से बचते हैं।
संतुलन सर्किट डिजाइन:बैटरी प्रबंधन प्रणाली (बीएमएस) में सक्रिय या निष्क्रिय संतुलन सर्किट को एकीकृत करें। सक्रिय समीकरण सर्किट बैटरी पैक में ऊर्जा पुनर्वितरण को साकार करने के लिए स्विचिंग इंडक्टेंस या कैपेसिटेंस के माध्यम से बिजली स्थानांतरित कर सकता है। निष्क्रिय समीकरण अतिरिक्त ऊर्जा का उपभोग करके बैटरी वोल्टेज को समायोजित करता है। सक्रिय संतुलन जटिल लेकिन कुशल है, बड़ी क्षमता वाले बैटरी पैक के लिए उपयुक्त है, और निष्क्रिय संतुलन छोटे और मध्यम आकार के बैटरी पैक के लिए उपयुक्त है।
2. वोल्टेज और करंट को संतुलित करें
श्रृंखला बैटरी में, वोल्टेज इक्वलाइजेशन की समस्या प्रत्येक सेल की एक समान चार्जिंग और डिस्चार्जिंग सुनिश्चित करने की कुंजी है। वोल्टेज इक्वलाइजेशन सर्किट के बिना एक बैटरी पैक बैटरी के हिस्से को ओवरचार्ज या अंडरचार्ज करेगा, जो पूरे बैटरी पैक के जीवन को प्रभावित करेगा। समानांतर बैटरी पैक को करंट बैलेंस की समस्या का सामना करना पड़ता है, और आंतरिक प्रतिरोध के अंतर से असमान करंट वितरण होता है, जिससे कुछ बैटरियों को अधिक करंट लोड सहन करना आसान होता है।
विशिष्ट समस्याएँ:असमान वोल्टेज श्रृंखला बैटरी पैक कुछ बैटरियों को ओवरचार्ज और क्षति, या डिस्चार्ज के दौरान जल्दी कमी का कारण बन सकता है; समानांतर बैटरी पैक का असंतुलित प्रवाह बैटरी इकाई की उम्र बढ़ने में तेजी लाएगा और बैटरी के जीवन को छोटा कर देगा।
समाधान:
सक्रिय संतुलन सर्किट:इंडक्टर्स, कैपेसिटर और कंट्रोल चिप्स के संयोजन के माध्यम से, बुद्धिमान पावर ट्रांसफर, कुशल वोल्टेज संतुलन प्राप्त करने के लिए। यह विधि प्रभावी रूप से बैटरी की आंतरिक खपत को कम कर सकती है और पूरे बैटरी पैक की चार्ज और डिस्चार्ज दक्षता में सुधार कर सकती है। सामान्य संतुलन विधियों में फ्लाइंग कैपेसिटेंस बैलेंसिंग और स्विचिंग इंडक्टेंस बैलेंसिंग शामिल हैं। आपको बैटरी एप्लिकेशन परिदृश्य के आधार पर एक उपयुक्त समाधान का चयन करने की आवश्यकता है।
निष्क्रिय समतुल्यकरण सर्किट:उच्च वोल्टेज बैटरी की अतिरिक्त शक्ति का उपभोग करने के लिए प्रतिरोध के माध्यम से। यह विधि सरल, कम लागत वाली है, लेकिन कम दक्षता और गर्मी उत्पादन, छोटे बैटरी पैक के संतुलित उपचार के लिए उपयुक्त है। डिजाइन के दौरान, समतुल्य प्रक्रिया के दौरान स्थानीय ओवरहीटिंग को रोकने के लिए प्रतिरोधक की शक्ति और गर्मी अपव्यय प्रदर्शन पर ध्यान दिया जाना चाहिए।
3. थर्मल प्रबंधन प्रणाली डिजाइन
बैटरी काम के दौरान बहुत अधिक गर्मी पैदा करेगी, खासकर जब बड़ा करंट डिस्चार्ज अधिक स्पष्ट हो। यदि गर्मी प्रभावी रूप से वितरित नहीं होती है, तो बैटरी का तापमान धीरे-धीरे बढ़ेगा, जिसके परिणामस्वरूप बैटरी का प्रदर्शन कम हो जाएगा, जीवन छोटा हो जाएगा और यहां तक कि थर्मल रनवे का खतरा भी होगा।
विशिष्ट समस्याएँ:असमान तापमान के कारण कुछ बैटरी इकाइयां अत्यधिक गर्म हो जाएंगी, जिसके परिणामस्वरूप आंतरिक प्रतिरोध बढ़ जाएगा, इलेक्ट्रोलाइट अपघटन और अन्य समस्याएं उत्पन्न होंगी, और यहां तक कि बैटरी पैक में आग भी लग सकती है।
समाधान:
तापीय चालकता सामग्री और गर्मी अपव्यय डिजाइन:बैटरी पैक के डिजाइन में, उच्च तापीय चालकता वाली सामग्री को जोड़ा जा सकता है, जैसे कि एल्यूमीनियम मिश्र धातु गर्मी अपव्यय प्लेटें, थर्मल सिलिकॉन पैड, आदि, जो बैटरी इकाई द्वारा उत्पन्न गर्मी को जल्दी से निर्यात कर सकते हैं। प्राकृतिक संवहन या पंखे के बल पर संवहन द्वारा गर्मी अपव्यय को बेहतर बनाने के लिए बैटरी पैक के अंदर वायु प्रवाह चैनलों का अनुकूलन करें। उच्च शक्ति अनुप्रयोगों के लिए, तरल शीतलन गर्मी अपव्यय पर विचार किया जा सकता है, और परिसंचारी शीतलक के माध्यम से गर्मी को अवशोषित करके गर्मी अपव्यय दक्षता अधिक होती है।
तापमान निगरानी और सक्रिय शीतलन:वास्तविक समय में प्रत्येक सेल के तापमान की निगरानी करने के लिए BMS में एक तापमान सेंसर एकीकृत किया गया है। यदि तापमान बहुत अधिक है, तो सिस्टम स्वचालित रूप से लोड को कम कर देता है या गर्मी अपव्यय योजना को समायोजित करता है। उसी समय, बुद्धिमान शीतलन प्रणाली बैटरी की तापमान स्थिति के अनुसार स्वचालित रूप से पंखा या तरल शीतलन प्रणाली शुरू कर सकती है ताकि ओवरहीटिंग के कारण बैटरी की विफलता से बचा जा सके।
4. बैटरी पैक का संरचनात्मक डिजाइन
बैटरी पैक के संरचनात्मक डिजाइन को न केवल बैटरी इकाई की स्थिरता सुनिश्चित करनी चाहिए, बल्कि विद्युत कनेक्शन, गर्मी अपव्यय और रखरखाव की आसानी को भी अनुकूलित करना चाहिए। अनुचित संरचनात्मक डिजाइन से बैटरी का खराब संपर्क, कंपन क्षति और यहां तक कि शॉर्ट सर्किट और अन्य समस्याएं भी हो सकती हैं।
विशिष्ट समस्याएँ: अनुचित संरचना के कारण बैटरी ढीली हो सकती है, खराब हो सकती है, आंतरिक संपर्क प्रतिरोध बढ़ सकता है, जिसके परिणामस्वरूप स्थानीय तापन और प्रदर्शन में गिरावट हो सकती है।
समाधान:
मॉड्यूलर डिजाइन:मॉड्यूलर बैटरी पैक डिज़ाइन एक बैटरी मॉड्यूल को स्वतंत्र रूप से पैक करने और आसानी से कनेक्ट करने में सक्षम बनाता है, और बैटरी पैक की रखरखाव सुविधा में सुधार करने के लिए क्षतिग्रस्त मॉड्यूल को जल्दी से बदला जा सकता है। बैटरी इकाई पर बाहरी बल के प्रभाव को कम करने के लिए मॉड्यूल के बीच भूकंपीय संरचना डिजाइन को अपनाया जाता है।
सुरक्षात्मक सामग्री और डिजाइन संवर्द्धन:बाहरी झटके और आघात को कम करने के लिए बैटरी मॉड्यूल को लपेटने के लिए शॉक-अवशोषित फोम, रबर पैड और अन्य सामग्रियों का उपयोग करें। आवास सामग्री अग्निरोधक, जलरोधक, संक्षारण प्रतिरोधी उच्च शक्ति वाली सामग्री जैसे एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील या इंजीनियरिंग प्लास्टिक होनी चाहिए, और वेंटिलेशन छेद और हीट सिंक को थर्मल प्रबंधन को अनुकूलित करने के लिए डिज़ाइन किया जाना चाहिए।
5. बैटरी प्रबंधन प्रणाली (बीएमएस)

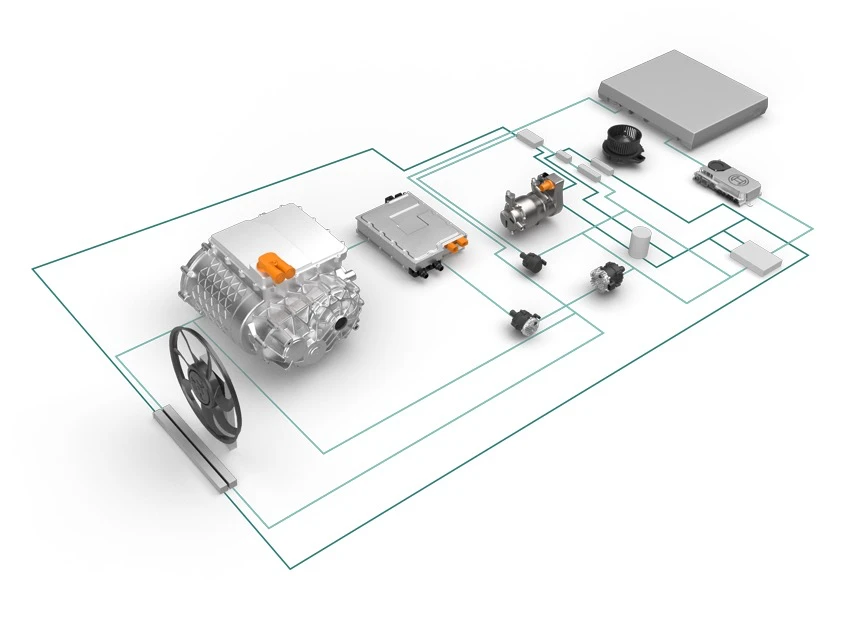

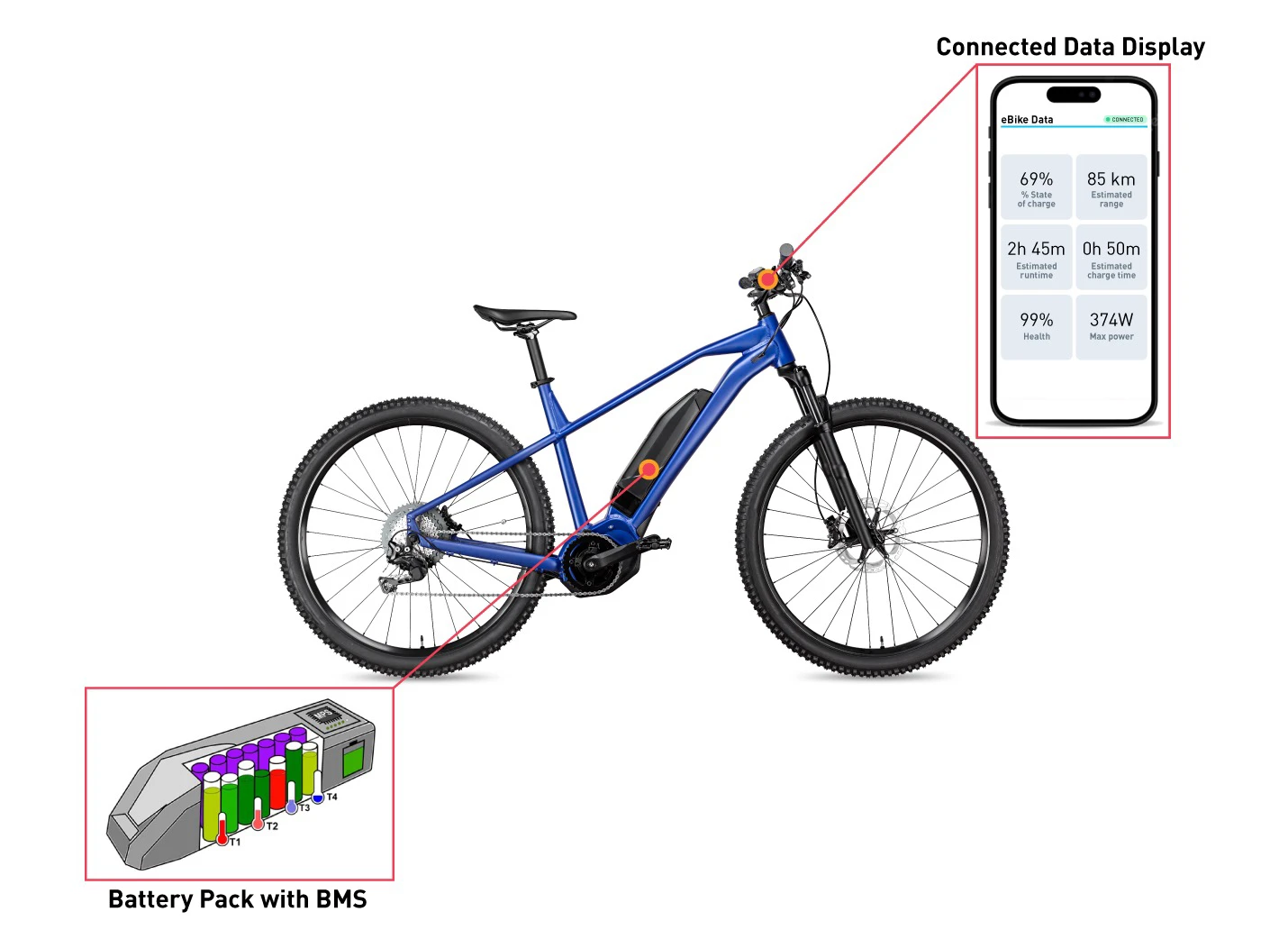

बीएमएस (बैटरी प्रबंधन प्रणाली) बैटरी पैक का नियंत्रण केंद्र है, जो बैटरी की शक्ति, वोल्टेज, करंट और तापमान मापदंडों की वास्तविक समय की निगरानी और प्रबंधन के लिए जिम्मेदार है। बीएमएस के कार्यों में बैटरी संतुलन, दोष निदान, चार्ज और डिस्चार्ज नियंत्रण आदि शामिल हैं। इसका प्रदर्शन बैटरी पैक की समग्र सुरक्षा और दक्षता निर्धारित करता है।
विशिष्ट समस्याएं: यदि बीएमएस को उचित रूप से डिज़ाइन नहीं किया गया है, तो असामान्य स्थिति का समय पर पता नहीं लगाया जा सकता है, जिसके परिणामस्वरूप बैटरी पैक का ओवरचार्जिंग, ओवरडिस्चार्जिंग या ओवरहीटिंग जैसी समस्याएं हो सकती हैं।
समाधान:
उच्च परिशुद्धता निगरानी सेंसर: BMS में उच्च परिशुद्धता वोल्टेज, करंट और तापमान सेंसर लगे होते हैं, जो बैटरी के स्थिति मापदंडों का सटीक पता लगा सकते हैं और उन्हें वास्तविक समय में BMS नियंत्रण इकाई को प्रेषित कर सकते हैं। नियंत्रण इकाई सिस्टम सुरक्षा सुनिश्चित करने के लिए अंतर्निहित एल्गोरिदम के माध्यम से बैटरी के चार्जिंग और डिस्चार्जिंग व्यवहार और संतुलन समायोजन का विश्लेषण करती है।
बुद्धिमान एल्गोरिदम और डेटा विश्लेषण: उन्नत बैटरी प्रबंधन एल्गोरिदम, जैसे कि न्यूरल नेटवर्क, मशीन लर्निंग और अन्य तकनीकों का उपयोग बैटरी के उपयोग डेटा का विश्लेषण करने के लिए किया जाता है ताकि बैटरी की स्वास्थ्य स्थिति और शेष जीवन का अनुमान लगाया जा सके। एल्गोरिदम विश्लेषण परिणामों के आधार पर, BMS बैटरी जीवन को अधिकतम करने के लिए चार्जिंग और डिस्चार्जिंग रणनीति को सक्रिय रूप से अनुकूलित करता है।
6. बैटरी सुरक्षा सर्किट डिजाइन
बैटरी सुरक्षा सर्किट बैटरी पैक के ओवरवॉल्टेज, अंडरवॉल्टेज, शॉर्ट सर्किट और ओवरकरंट को रोकने के लिए एक महत्वपूर्ण सुरक्षा उपाय है। यदि बैटरी पैक में उपयुक्त सुरक्षा सर्किट नहीं है, तो चरम मामलों में खतरा पैदा करना आसान है, और यह गंभीर मामलों में आग या विस्फोट का कारण बनेगा।
विशिष्ट समस्याएं: अनुपस्थित या खराब तरीके से डिजाइन किए गए सुरक्षा सर्किट के कारण चार्जिंग और डिस्चार्जिंग के दौरान बैटरी क्षतिग्रस्त हो सकती है, या शॉर्ट सर्किट के दौरान करंट को काटने में विफलता हो सकती है।
समाधान:
मल्टीपल प्रोटेक्शन मैकेनिज्म: ओवरवोल्टेज प्रोटेक्शन, अंडरवोल्टेज प्रोटेक्शन, ओवरकरंट प्रोटेक्शन, शॉर्ट सर्किट प्रोटेक्शन आदि सहित मल्टीपल प्रोटेक्शन सर्किट को डिज़ाइन और एकीकृत करें। प्रत्येक प्रोटेक्शन सर्किट को BMS से स्वतंत्र रूप से काम करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करते हुए कि मास्टर विफलता की स्थिति में बैटरी सुरक्षित है। उदाहरण के लिए, ओवरकरंट प्रोटेक्शन को MOS ट्यूब और फास्ट फ्यूज के संयोजन के माध्यम से डिज़ाइन किया जा सकता है ताकि तात्कालिक बिजली विफलता फ़ंक्शन को प्राप्त किया जा सके।
दो-तरफ़ा सुरक्षा और अलगाव डिज़ाइन: दो-तरफ़ा सुरक्षा सर्किट डिज़ाइन बैटरी की चार्जिंग और डिस्चार्जिंग प्रक्रिया की एक साथ निगरानी कर सकता है ताकि बैटरी को चार्जर और लोड एंड पर असामान्यताओं से प्रभावित होने से बचाया जा सके। बैटरी पैक के बीच अलगाव सर्किट को बैटरी कोशिकाओं के बीच करंट बैकफ़्लो से बचने और समग्र विद्युत सुरक्षा में सुधार करने के लिए डिज़ाइन किया गया है।
7. दक्षता और ऊर्जा हानि
श्रृंखला समानांतर बैटरी डिजाइन में ऊर्जा हानि मुख्य रूप से आंतरिक प्रतिरोध, कनेक्टर के प्रतिरोध और बीएमएस और सुरक्षा सर्किट की बिजली खपत से आती है। उच्च वर्तमान संचालन में, ये नुकसान और भी बढ़ जाएंगे, जिससे बैटरी पैक की समग्र दक्षता और धीरज सीधे कम हो जाएगा।
विशिष्ट समस्याएं: कम दक्षता से बैटरी का जीवन छोटा हो जाएगा, जिससे डिवाइस के वास्तविक उपयोग का अनुभव प्रभावित होगा, और दीर्घकालिक ऊर्जा हानि से बैटरी पैक की गर्मी भी बढ़ जाएगी।
समाधान:
अनुकूलित कनेक्शन सामग्री: कम प्रतिरोध, उच्च चालकता कनेक्शन सामग्री जैसे कि तांबे की पन्नी, टिन वाली तांबे की पट्टी या एल्यूमीनियम मिश्र धातु पट्टी का उपयोग करें। लेजर वेल्डिंग, अल्ट्रासोनिक वेल्डिंग और अन्य उन्नत तकनीकों के माध्यम से वेल्डिंग प्रक्रिया को अनुकूलित करें, कनेक्शन बिंदु की स्थिरता और कम प्रतिरोध सुनिश्चित करने के लिए, कनेक्शन बिंदु पर विद्युत ऊर्जा के नुकसान को कम करें।
बेहतर BMS ऊर्जा दक्षता: BMS को अनावश्यक बिजली खपत से बचने के लिए ऊर्जा दक्षता अनुकूलन को ध्यान में रखते हुए डिज़ाइन किया जाना चाहिए। कम-पावर चिप्स और स्मार्ट स्लीप मोड के उपयोग के माध्यम से BMS की ऊर्जा खपत को कम करें। समग्र ऊर्जा दक्षता में सुधार करने के लिए बैटरी पैक के अंदर अनावश्यक ऊर्जा को पुनर्प्राप्त करने और पुनः उपयोग करने के लिए BMS में ऊर्जा पुनर्प्राप्ति मॉड्यूल भी जोड़े जा सकते हैं।
8. सुरक्षा और विश्वसनीयता
बैटरी पैक को वास्तविक उपयोग में कंपन, प्रभाव और उच्च तापमान जैसे विभिन्न कठोर वातावरणों से निपटने की आवश्यकता होती है, और बैटरी की सुरक्षा और विश्वसनीयता डिजाइन महत्वपूर्ण है। एक भी बैटरी की विफलता पूरे बैटरी पैक के साथ समस्याएँ पैदा कर सकती है, जिससे उपकरण विफल हो सकते हैं और यहाँ तक कि उपयोगकर्ता की सुरक्षा भी खतरे में पड़ सकती है।
विशिष्ट समस्याएं: बैटरी पैक में किसी एक इकाई की विफलता फैल सकती है, जिसके परिणामस्वरूप बैटरी पैक की समग्र विफलता या सुरक्षा दुर्घटना हो सकती है।
समाधान:
बहु-परत सुरक्षा और अतिरिक्त डिज़ाइन: बैटरी पैक डिज़ाइन करते समय, बहु-परत सुरक्षा पर विचार किया जाना चाहिए, जैसे कि संरचनात्मक डिज़ाइन में अग्नि विभाजन और विस्फोट-रोधी वाल्व जैसे सुरक्षा घटक जोड़ना। अतिरिक्त डिज़ाइन बैटरी के बाकी हिस्सों को ठीक से काम करने की अनुमति देता है जब कुछ इकाइयाँ विफल हो जाती हैं, जिससे समग्र सुरक्षा में सुधार होता है।
सख्त परीक्षण और प्रमाणन: बैटरी पैक को उत्पादन से पहले सख्त पर्यावरण अनुकूलन परीक्षण से गुजरना पड़ता है, जिसमें कंपन परीक्षण, ड्रॉप परीक्षण, थर्मल चक्र परीक्षण आदि शामिल हैं। UL, CE, UN38.3 और अन्य अंतर्राष्ट्रीय प्रमाणपत्रों के माध्यम से, यह सुनिश्चित करने के लिए कि बैटरी पैक अंतर्राष्ट्रीय सुरक्षा मानकों को पूरा करता है, उपयोगकर्ता का विश्वास बढ़ाता है।
9. गतिशील प्रतिक्रिया विशेषताएँ
डिवाइस की स्थिरता सुनिश्चित करने के लिए बैटरी पैक को लोड परिवर्तनों पर तुरंत प्रतिक्रिया देने की आवश्यकता होती है। धीमी गति से गतिशील प्रतिक्रिया वाला बैटरी पैक अस्थिर डिवाइस संचालन और महत्वपूर्ण वोल्टेज उतार-चढ़ाव का कारण बनेगा, जिससे उपयोगकर्ता अनुभव प्रभावित होगा।
विशिष्ट समस्याएं: अपर्याप्त बैटरी प्रतिक्रिया के कारण डिवाइस की गति बढ़ और धीमी हो सकती है, या लोड में नाटकीय परिवर्तन होने पर वोल्टेज में गिरावट की घटना हो सकती है।
समाधान:
उच्च दर वाली बैटरी का चयन: उत्कृष्ट गतिशील प्रतिक्रिया विशेषताओं वाली उच्च दर वाली बैटरी कोशिकाओं का चयन करें, जो लोड में तेज़ी से बदलाव होने पर आउटपुट को जल्दी से समायोजित कर सकती हैं। BMS के तेज़ प्रतिक्रिया एल्गोरिदम के साथ संयुक्त, बैटरी की आउटपुट गतिशील विशेषताओं को और अधिक अनुकूलित किया जा सकता है।
इंडक्टेंस फ़िल्टर और कैपेसिटेंस क्षतिपूर्ति: इंडक्टेंस फ़िल्टर और कैपेसिटेंस क्षतिपूर्ति नेटवर्क को बैटरी पैक के आउटपुट छोर पर डिज़ाइन किया गया है ताकि वोल्टेज में उतार-चढ़ाव को कम किया जा सके और बैटरी की गतिशील प्रतिक्रिया क्षमता में सुधार किया जा सके। यह डिज़ाइन वोल्टेज में उतार-चढ़ाव को कम करता है और उच्च लोड भिन्नताओं के तहत उपकरणों के स्थिर संचालन को सुनिश्चित करता है।
10. कनेक्शन तकनीक और सामग्री चयन
बैटरी पैक के कनेक्शन भाग को उत्कृष्ट विद्युत और तापीय प्रदर्शन की आवश्यकता होती है। खराब कनेक्शन से प्रतिरोध में वृद्धि, संपर्क हीटिंग और यहां तक कि पिघलने की संभावना बढ़ जाएगी, जो गंभीर मामलों में बैटरी पैक की विफलता का कारण बन सकती है।
विशिष्ट समस्याएं: अनुचित कनेक्शन सामग्री या खराब प्रक्रिया बैटरी पैक के प्रतिरोध को बढ़ा सकती है, जिससे स्थानीय ओवरहीटिंग हो सकती है, जिसके परिणामस्वरूप ऊर्जा की हानि और सुरक्षा संबंधी खतरे उत्पन्न हो सकते हैं।
समाधान:

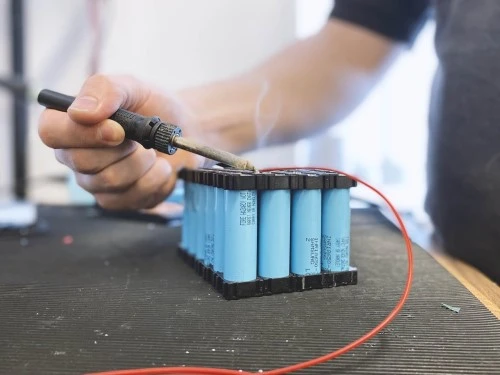

उच्च गुणवत्ता वाले कनेक्टर और वेल्डिंग तकनीक चुनें: लेजर वेल्डिंग या अल्ट्रासोनिक वेल्डिंग जैसी वेल्डिंग विधियाँ आमतौर पर बैटरी पैक कनेक्शन में उपयोग की जाती हैं। ये विधियाँ कनेक्शन साइट पर कम प्रतिरोध और उच्च यांत्रिक शक्ति सुनिश्चित करती हैं और कंपन या तापमान परिवर्तन के कारण खराब संपर्क से बचती हैं।
गर्मी प्रतिरोधी इन्सुलेशन सामग्री का उपयोग करें: बैटरी पैक में कनेक्शन भागों को गर्मी प्रतिरोधी और पहनने के लिए प्रतिरोधी इन्सुलेशन सामग्री, जैसे गर्मी प्रतिरोधी टेप और टेफ्लॉन इन्सुलेटेड ट्यूब के साथ लपेटा जाना चाहिए। ये सामग्रियां कनेक्शन पर शॉर्ट सर्किट या रिसाव को प्रभावी ढंग से रोक सकती हैं और बैटरी पैक की सुरक्षा और सेवा जीवन में सुधार कर सकती हैं।
